Атлас кожи

PROTECT STATUS: not protected

Концепция

Рак кожи это одно из самых распространённых онкологических заболеваний. В развитых странах заболеваемость постепенно растёт и это делает тему актуальной не только для врачей, но и для обычных людей, которые хотят понимать кто и в каком возрасте находится в группе риска

Я выбрала эти данные, потому что они позволяют говорить о здоровье без медицинской сухости через возраст, пол и расположение новообразований на теле. Это понятные каждому категории и их легко считать и легко соотнести с собой

В своей инфографике я хочу наглядно показать, как распределяются случаи новообразований кожи, соотношение мужчин и женщин, в каком возрасте обращений больше всего, как различаются доброкачественные и злокачественные образования и где на теле они возникают чаще

Инфографика позволяет перевести большой клинический датасет в несколько простых выводов. Вместо таблицы с множеством строк зритель за минуту поймет самые главные аспекты — возраст риска, локализацию и то, что злокачественные образования встречаются у людей любого возраста

Визуальный язык я построила на метафоре архива и телесности. Инфографика оформлена в духе восстановленной клинической картотеки с пожелтевшей бумагой и машинописным шрифтом. Тёплая телесная палитра и приглушённый красный для злокачественных случаев поддерживают ощущение медицинского документа и это удерживает внимание и делает статистику эмоционально считываемой, но при всем этом она остается сдержанной и уважительной к теме

Исходные данные

В качестве источника использован датасет The ISIC 2020 Challenge Dataset, подготовленный International Skin Imaging Collaboration. В наборе есть изображения опухолей и метаданные пациентов. Рабочая выборка для анализа — 2 919 записей о новообразованиях у 1 322 пациентов. Это исследовательский набор с повышенной долей меланом (около 20% записей злокачественные), поэтому доля злокачественных в нём выше, чем в среднем по населению

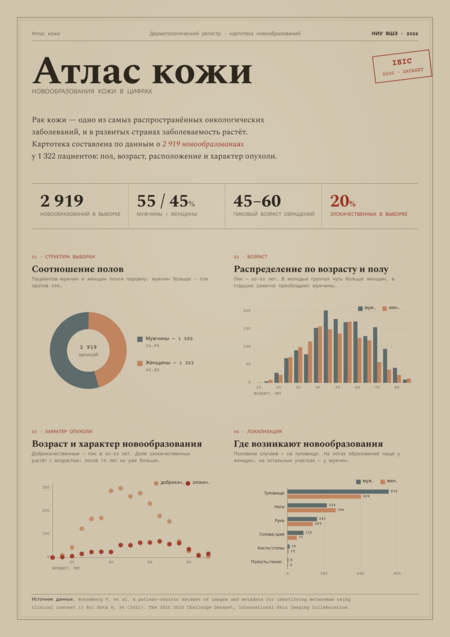

Инфографика

Круговая диаграмма показывает соотношение полов. Пациентов-мужчин и женщин почти поровну, но мужчин больше примерно на 9%

Гистограмма во втором блоке демонстрирует распределение по возрасту и полу. Больше всего случаев приходится на возраст 40–60 лет. В молодых группах (примерно 25–45 лет) немного больше женщин, а в старших (после 60 лет) заметно преобладают мужчины

В третьем блоке на точечной диаграмме мы видим возраст и характер образования. Доброкачественные образования чаще всего возникают у людей 40–60 лет. Злокачественные встречаются у людей разного возраста, но их доля растёт с возрастом, после 75 лет злокачественных образований становится больше, чем доброкачественных

В четвертом блоке выражена локализация. Половина всех новообразований приходится на туловище, четверть — на ноги и около 16% — на руки. Диаграмма показывает частоту опухолей по областям тела с разбивкой по полу. На ногах образования чаще встречаются у женщин, а на туловище и голове у мужчин

Вертикальный постер формата А2. Я выбрала такой носитель потому, что данные представляют собой единую связную картину одного явления, его удобно охватить взглядом целиком. Постер состоит из четырёх блоков-диаграмм с общим заголовком и блоком ключевых чисел

Original size 1785x2526

Процесс создания

Данные ISIC 2020 загружены из CSV-файла и обработаны в Python (pandas, numpy), числовые столбцы очищены, для каждой диаграммы подготовлены отдельные срезы — подсчёт по полу для круговой диаграммы, разбивка возраста по полу для гистограммы, группировка по возрасту и характеру опухоли для точечной диаграммы

Графики были построены с помощью RAWGraphs 2.0. В нём я собрала основные визуализации проверила разные варианты графиков, чтобы выбрать те, которые лучше всего мне подходят для постера

После построения графиков работа была перенесена в Figma, где выполнялась вёрстка инфографики, там я собрала сетку и композицию постера. Фактуры и полутоновые элементы обрабатывались в Adobe Photoshop

Мокапы

Original size 4000x3000
Атлас кожи
Project created at 16.06.2026
