Эволюция технологий визуализации корабля в кино: от макета к CG-модели

PROTECT STATUS: not protected
This project is a student project at the School of Design or a research project at the School of Design. This project is not commercial and serves educational purposes

—————— Рубрикатор ——————

—1— Физический макет и ранний CGI-корабль «Пираты Карибского моря», Вербински, 2003

—2— Пик гибридной эпохи: макет полного масштаба «Хозяин морей», Уир, 2003

3— Переход к цифровой геометрии «Посейдон», Петерсен, 2006

—4— Полностью цифровая модель корабля «И грянул шторм», Гиллеспи, 2016

Заключение Библиография Источники изображений

—————— Концепция ——————

Корабль является центральным объектом морского катастрофического кино и одновременно одним из наиболее технологически сложных объектов в истории визуальных эффектов. Его визуализация требует одновременного решения задач моделирования масштабной физической формы, убедительного взаимодействия с водой и достоверной деструкции — совокупности условий, которая на протяжении двух десятилетий радикально меняла производственные подходы. Выбор темы обусловлен тем, что именно корабль как объект позволяет наиболее последовательно проследить переход от физического макета к полностью цифровой модели: каждый технологический сдвиг отражается непосредственно в том, как судно выглядит в кадре.

Материал исследования ограничен четырьмя фильмами:

—1— «Пираты Карибского моря: Проклятие Чёрной жемчужины» (2003), реж. Гор Вербински

—2— «Хозяин морей: На краю земли» (2003), реж. Питер Уир

—3— «Посейдон» (2006), реж. Вольфганг Петерсен

—4— «И грянул шторм» (2016), реж. Крейг Гиллеспи

Принцип отбора — хронологический и технологический: в каждом фильме корабль является ключевым объектом кадра, и в каждом случае он создавался принципиально иными средствами. «Пираты» фиксируют гибридный подход — физические элементы в сочетании с ранним CGI; «Хозяин морей» представляет пик эпохи физического макетирования; «Посейдон» знаменует переход к цифровой геометрии; «И грянул шторм» демонстрирует полностью CG-судно, не имеющее физического аналога на съёмочной площадке.

Исследование структурировано по хронологическому принципу: каждый раздел посвящён одному фильму и одному этапу эволюции визуализации корабля. Анализ в каждом разделе сосредоточен на одном объекте — модели судна: как она создавалась, какими инструментами, кем из VFX-супервайзеров и как выглядит в итоговом кадре.

Такая структура позволяет выстроить сравнительную логику и зафиксировать, как смена технологии меняет визуальный результат.

Текстовую базу составляют профессиональные отраслевые источники — журнал Cinefex и портал FXGuide, публикующие подробные технические разборы конкретных проектов с участием VFX-супервайзеров. Приоритет отдаётся материалам, написанным непосредственно в период производства фильмов: тематические обзоры и лонгриды в Cinefex (2003, 2006), а также профильные статьи Иэна Фейлса (Ian Failes, 2016) на FXGuide содержат прямые описания пайплайнов, использованного программного обеспечения и конкретных технических решений по визуализации кораблей.

Ключевой вопрос исследования: как смена технологии создания корабля (от физического макета к цифровой модели) изменила визуальный облик судна в кадре?

Гипотеза состоит в том, что физический макет задавал визуальную достоверность через материальность и ограничения реального объекта, тогда как цифровая модель открыла возможность для управляемой деструкции и масштабирования, принципиально недостижимых в физическом производстве, однако ценой утраты случайности и непредсказуемости, присущей физическому объекту: цифровая модель подчинена алгоритму, тогда как макет — законам физики.

———————————————————————— Физический макет и ранний CGI-корабль «Пираты Карибского моря», Вербински, 2003 ————————————————————————

«Чёрная жемчужина» — первый пример в коммерческом кино, где парусное судно XVIII века было выстроено как полноценный VFX-объект с детально проработанной цифровой оснасткой.

Original size 1785x1176

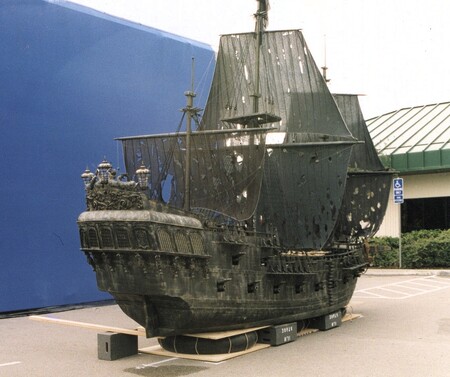

Макет корабля «Чёрная жемчужина» (масштаб 1:6) на парковке студии ILM перед синим экраном, 2003 год

Производство визуальных эффектов «Пиратов» было распределено между ведущими индустриальными студиями, среди которых ключевыми выступили Industrial Light & Magic и Digital Domain. Главными Production VFX-супервайзерами проекта, разделившими номинацию на премию «Оскар», стали Джон Нолл (John Knoll), Чарльз Гибсон (Charles Gibson) и Патрик Маккланг (Patrick McClung).

Джон Нолл возглавлял команду ILM, опираясь на колоссальный опыт работы над приквелами франшизы «Звёздные войны». Патрик Маккланг от лица Digital Domain курировал производство ночных сцен деструкции и интеграции цифровых моделей. За координацию специальных эффектов и организацию сложнейших практических съёмок непосредственно на съёмочной площадке отвечал SFX-супервайзер Терри Фрейзи (Terry Frazee).

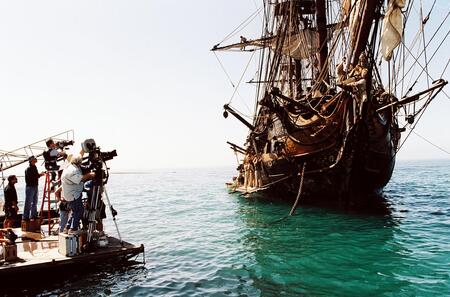

Принципиальная особенность «Чёрной жемчужины» в том, что корабль существовал одновременно в двух физических формах и в цифровой. На съёмочной площадке был построен полноразмерный корпус судна — вернее, его часть: палуба с мачтами. Именно эта конструкция давала актёрам опору и позволяла снимать с живой камерой. Второй физической формой был масштабный макет — модель меньшего размера, использовавшаяся для широких планов в воде.

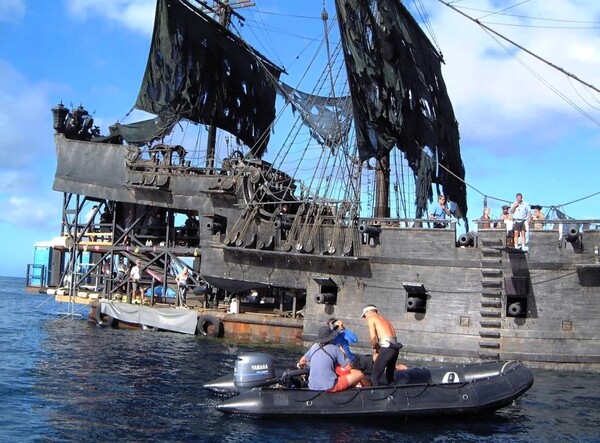

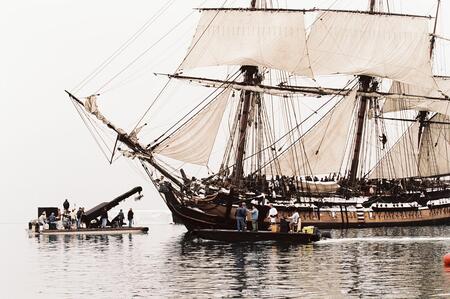

Слева (Макет): Детализированная миниатюра ILM для общих планов, штормов и панорам. Справа (Декорация): Палуба на стальной барже для съёмок актёров в открытом море.

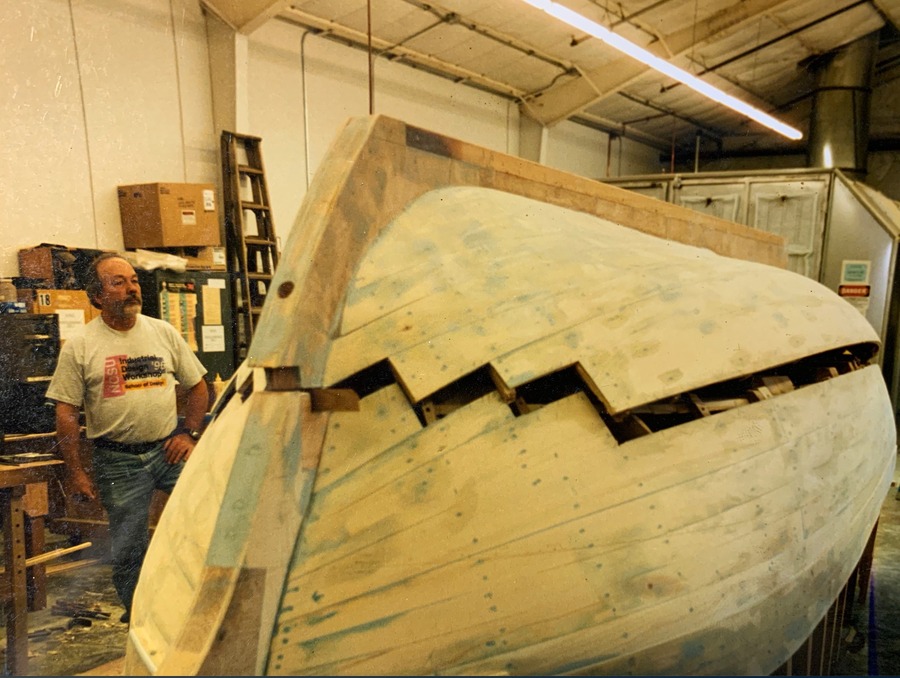

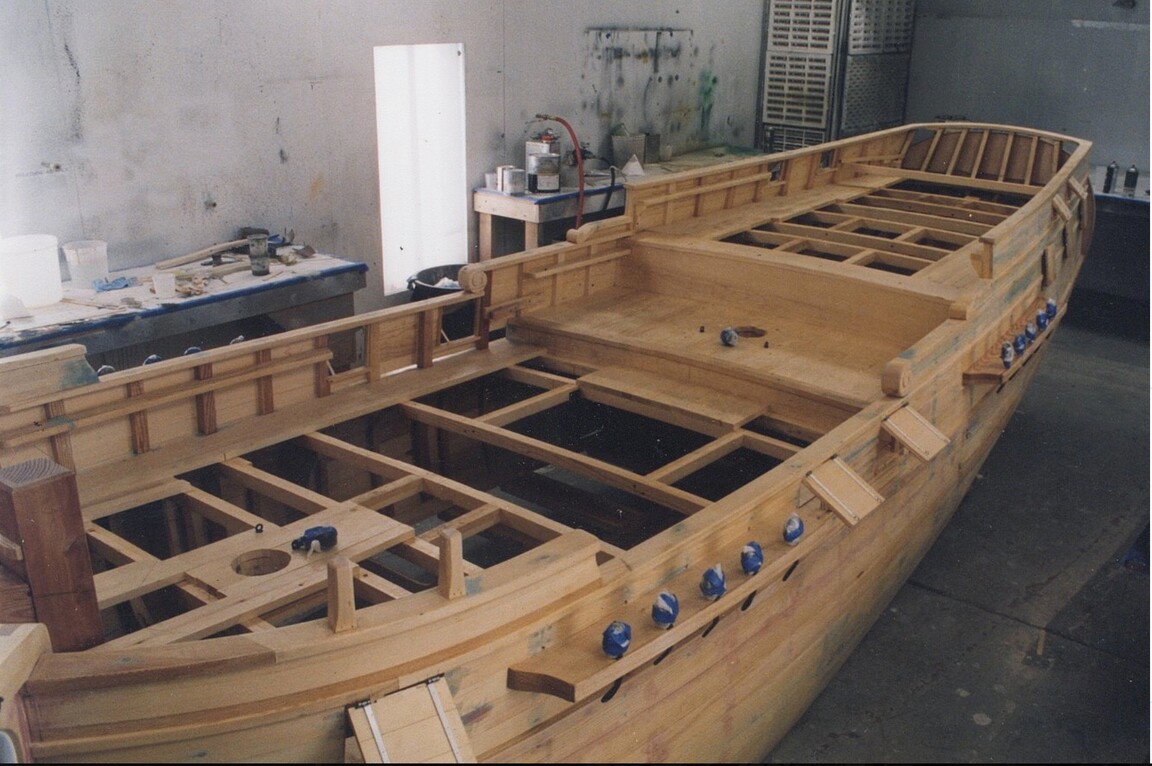

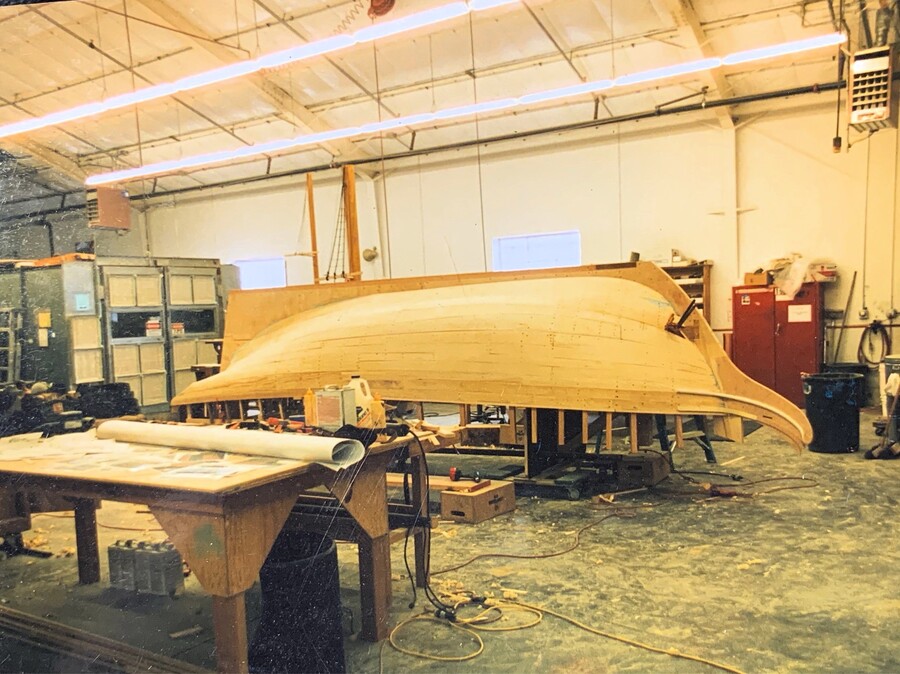

Питер Бэйли — Основные этапы постройки трюкового макета корабля Lady Washington (HMS Interceptor) в масштабе 1:4, 2003 год

1/3

На фото запечатлены этапы создания деревянной миниатюры парусника Lady Washington (в фильме — «Перехватчик») на студии ILM. В отличие от «Чёрной жемчужины», которая частично достраивалась в CGI, «Перехватчик» для сцены взрыва требовал полной и точной деревянной копии, чтобы физика разлетающихся щепок при пиротехническом подрыве выглядела максимально достоверно.

Цифровая модель корабля создавалась в ILM на базе исторических чертежей судов конца XVII — начала XVIII века. Моделирование велось в программном обеспечении Alias|Wavefront (в дальнейшем — Autodesk Maya), которое к тому времени стало индустриальным стандартом для органических и механических форм.

Принципиальная техническая задача заключалась в оснастке: паруса, такелаж, канаты — элементы с высокой динамической сложностью, реагирующие на ветер и движение судна. Их симуляция производилась отдельно от геометрии корпуса и требовала собственной системы динамики ткани.

Original size 869x631

Чарльз Вуд (худ.-постановщик) — Официальный производственный чертеж корабля «Черная жемчужина» для постройки макетов и декораций, 2003 год

Вода, с которой взаимодействовала «Жемчужина», создавалась командой ILM с использованием технологии fluid simulation — процедурной симуляции жидкости. Ключевой визуальный вопрос гибридного подхода — стыковка: в кадрах, где актёры на физической палубе и цифровое море должны были существовать одновременно, команде требовалось совместить реальный горизонт с рассчитанным компьютером.

Визуальный результат гибридного подхода читается в том, как корабль существует в пространстве кадра. Широкие планы «Чёрной жемчужины», где судно занимает не более трети экрана, выглядят убедительно: цифровой корпус хорошо читается при дальней дистанции, а процедурная вода даёт достаточную степень правдоподобия. Проблемы гибрида обнаруживаются при переходе между масштабами: когда камера приближается к корпусу — особенно в ночных сценах с интеграцией цифровых персонажей — видна разница в «весе» физического и цифрового объектов. Цифровая поверхность корпуса в 2003 году ещё не достигает той степени детализации текстур, которая делала бы материал безусловно читаемым как дерево и металл.

При этом паруса и такелаж — принципиально более сложная задача для физического производства, чем для цифрового, — в кадре работают убедительно. Симуляция движения парусов под ветром позволяла добиться более последовательного и контролируемого визуального результата, чем это было бы возможно с реальной тканью на реальном ветру.

———————————————————————— Гибридная эпоха: макет полного масштаба «Хозяин морей», Уир, 2003 ————————————————————————

«Хозяин морей» — последний крупный голливудский проект, в котором парусное судно существовало в кадре преимущественно как физический объект. Это был сознательный выбор производства, а не технологическая необходимость.

Original size 1520x825

Weta Workshop — Миниатюра корабля «Ахерон» для фильма «Хозяин морей», 2002 год

post

Питер Уир и продюсер Дункан Хендерсон приняли решение о максимально возможной физической реализации HMS Surprise на раннем этапе разработки. Они рассматривали присутствие реального судна в кадре как залог визуальной достоверности, которую цифровая модель 2003 года не могла гарантировать в полном объёме — особенно с учётом требований «Хозяина морей» к дневным сценам с жёстким океанским освещением.

Original size 950x547

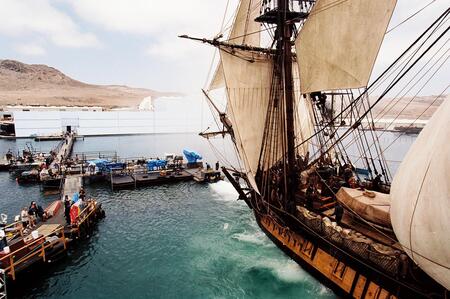

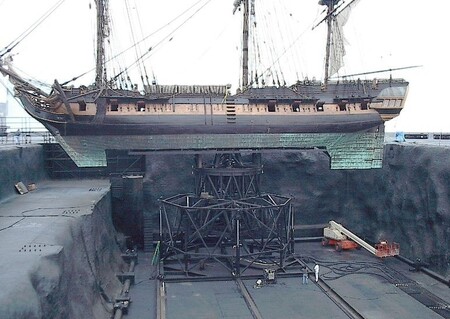

Студия Fox Baja — Съемки на полноразмерном макете корабля HMS Surprise для фильма «Хозяин морей», 2002 год

За создание визуальных эффектов фильма отвечали Production VFX-супервайзеры Стефен Фангмейер (Stefen Fangmeier) из студии ILM и Нейтан Макгиннесс (Nathan McGuinness) из Asylum Visual Effects, которые разработали «невидимую» графику и полностью цифровой океан.

Важнейшую практическую часть работы по созданию детализированного масштабного макета фрегата «Ахерон» в масштабе 1:6 выполнила новозеландская студия Weta Workshop под руководством супервайзера Ричарда Тейлора (Richard Taylor).

В свою очередь, за сложнейшие физические эффекты на съёмочной площадке отвечал SFX-супервайзер Дэниэл Судик, разработавший уникальную практическую гидравлику.

Основой для производства стала реальная реплика историческая фрегата: производственный отдел Fox Studios использовал судно HMS Rose как съёмочный объект — его переоборудовали и переименовали в HMS Surprise. Это был полноценный парусник длиной около 54 метров, способный выходить в открытый океан.
