Деревянная лошадка, разрезанная пополам: голова встаёт по одну сторону ряда книг, хвост — по другую.
Исходный размер 1920x1080
Книги зажаты между половинами
Идея
Когда книг мало, половинки стоят вплотную и снова собираются в целую фигурку. Чем больше книг, тем длиннее становится лошадь.
Исходный размер 1920x1080

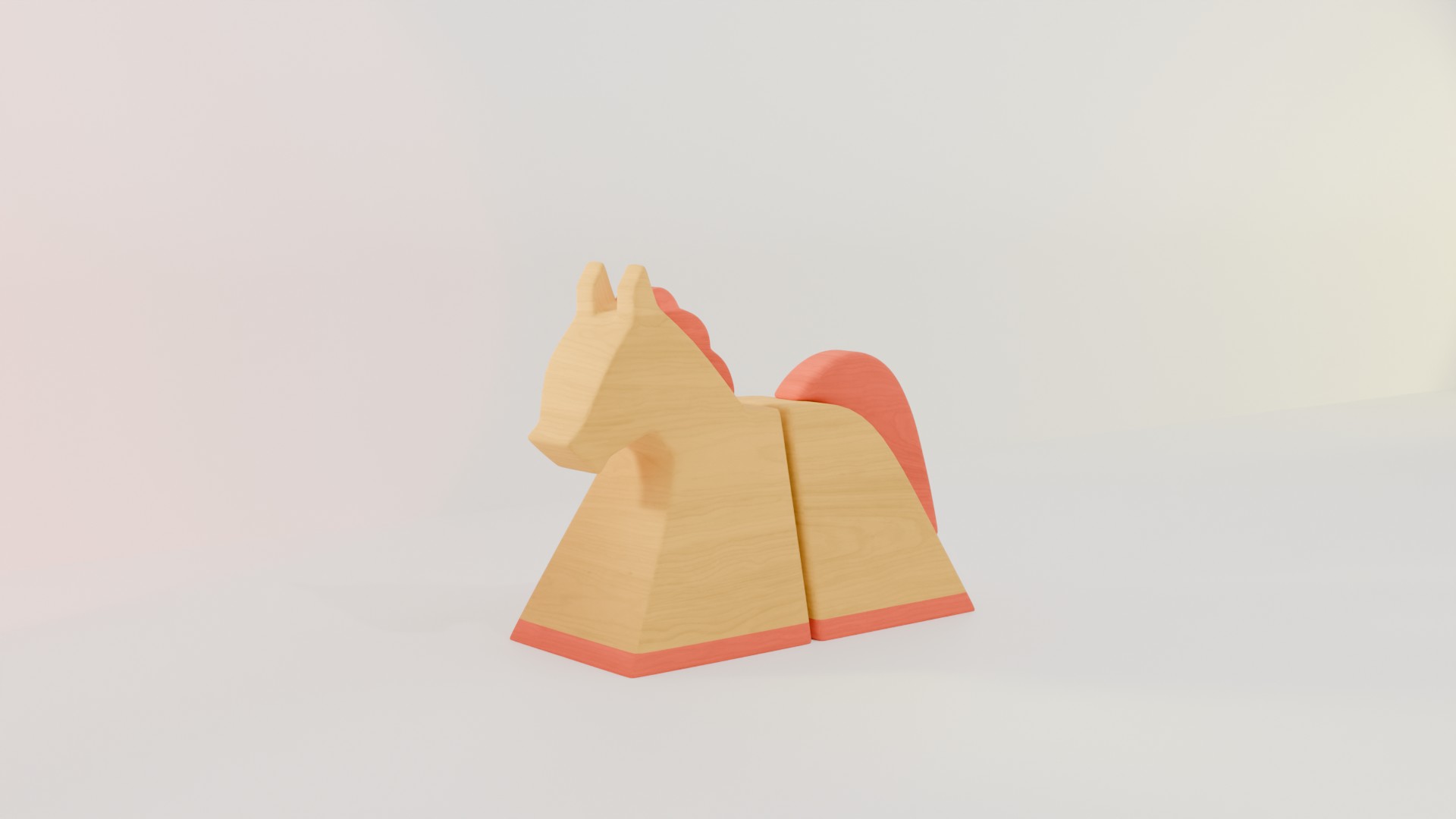

Без книг половины собираются в целую фигурку
Форма
Силуэт игрушечной лошадки, собранный из простых объёмов: гладкие плоскости, мягкие скругления, никаких мелких деталей. Разрез прошёл там, где шея переходит в спину, и ровный срез держит книги.
Исходный размер 1920x1080

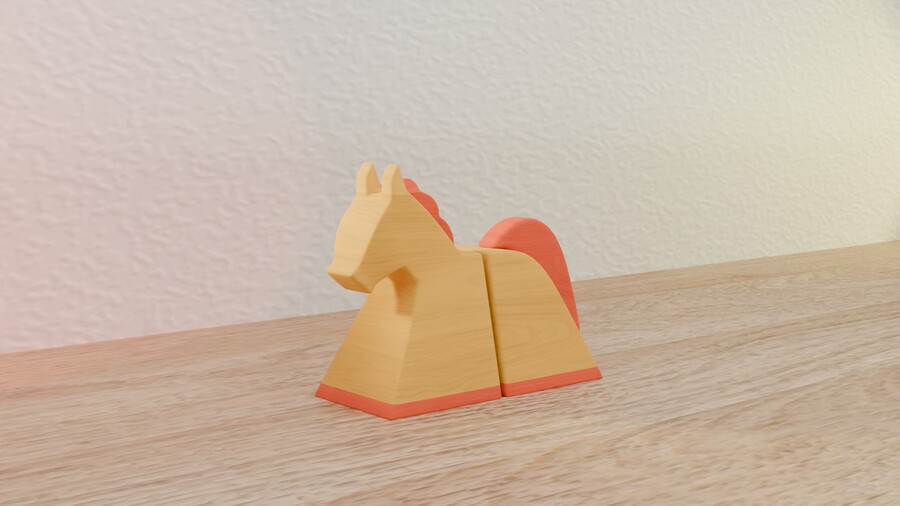

В сборе: 164 × 70 × 126 мм
Материалы:
— Перед и зад: бук, массив, ЧПУ-фрезеровка
— Грива и хвост: бук, доска 20 мм, ЧПУ
— Основания: берёзовая фанера 8 мм, лазерная резка
— Шканты Ø6 × 20 и саморезы 3,5 × 25
— Силиконовые ножки, 8 шт.
— Тело под маслом-воском, акценты — коралловая краска под матовым лаком
Спецификация
Исходный размер 1920x1080
Шесть деталей: перед, зад, два основания, грива и хвост
Чертёж
В сборе лошадь занимает 164 × 70 × 126 мм. Основания держатся на клее и двух саморезах снизу, грива и хвост — на клее и шкантах.
Подробные чертежи
Исходный размер 2146x1295
Чертёж изделия
Последовательность сборки:
1. Отфрезеровать перед, зад, гриву и хвост, вырезать основания
2. Отшлифовать детали
3. Покрасить гриву, хвост и основания, тело покрыть маслом-воском
4. Вклеить гриву и хвост на шканты
5. Приклеить основания и затянуть саморезы
6. Наклеить силиконовые ножки
Посмотреть векторы
Исходный размер 1920x1080
Обе половины ложатся на бок в коробку 280 × 180 × 70 мм
Исходный размер 3500x2480

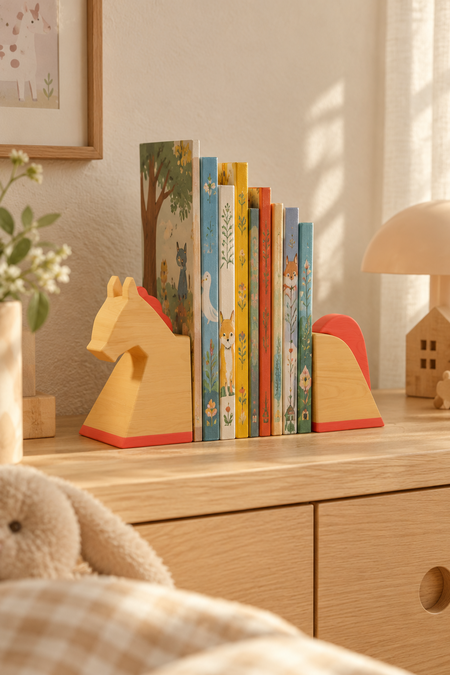

На книжном стеллаже
Лошадь, которая держит книги и каждый раз становится той длины, какой нужно.
Исходный размер 1920x1080

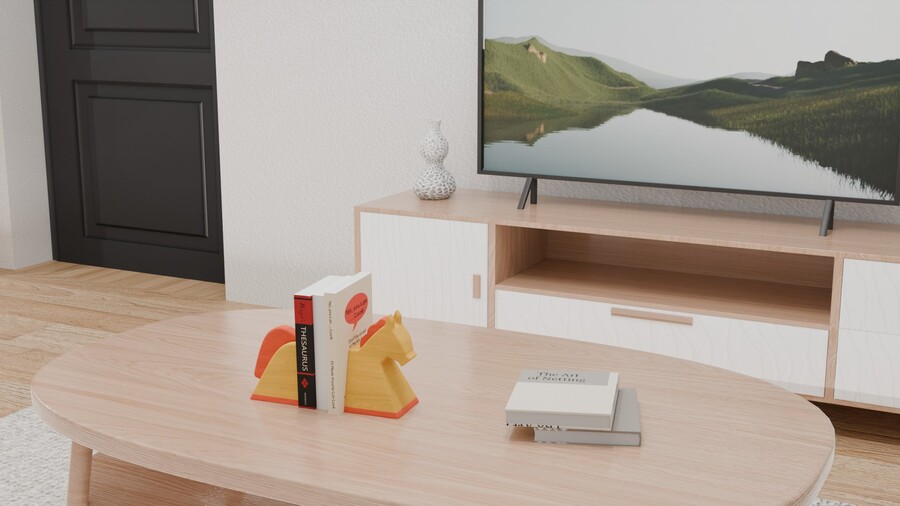

На журнальном столе
