ОПИСАНИЕ ПРОЕКТА
В качестве основного проекта 1 модуля я выбрала бренд премиальной керамики «Сказ по краю». Визуал этого бренда напрямую связан с переосмыслением русской культуры через яркий принтовой язык. Проложить идею у меня получилось через форму петушка, которая ассоциируется с множеством русских традиций и сказок. Отсюда все развилось до светильника.
КОНЦЕПЦИЯ И СЦЕНАРИЙ
Узнаваемый сказочный силуэт, плавные формы и декоративная роспись превращаются в функциональный светильник с мягким рассеянным светом.
Основная функция светильника — декор помещения.
Дополнительная функция — ночник.

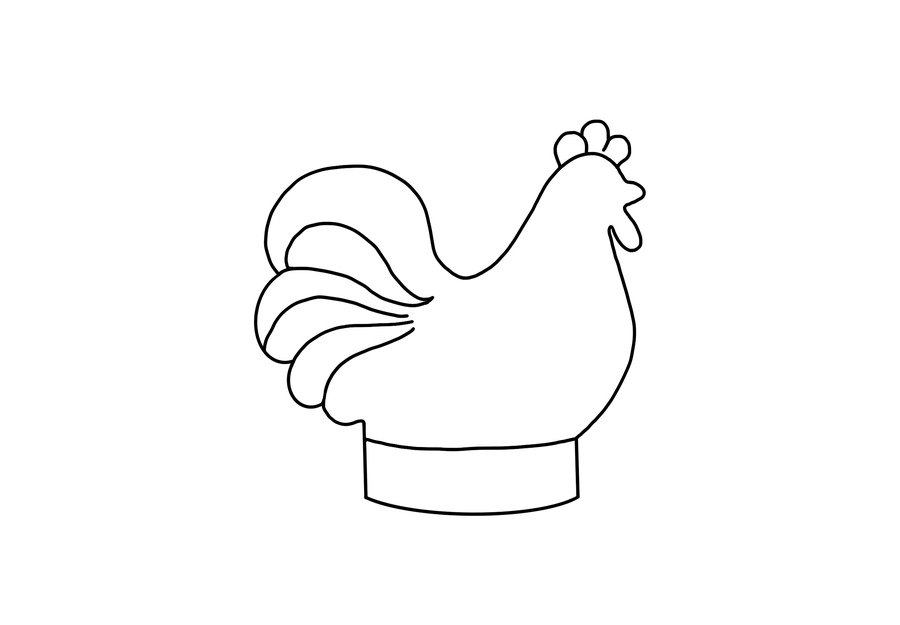

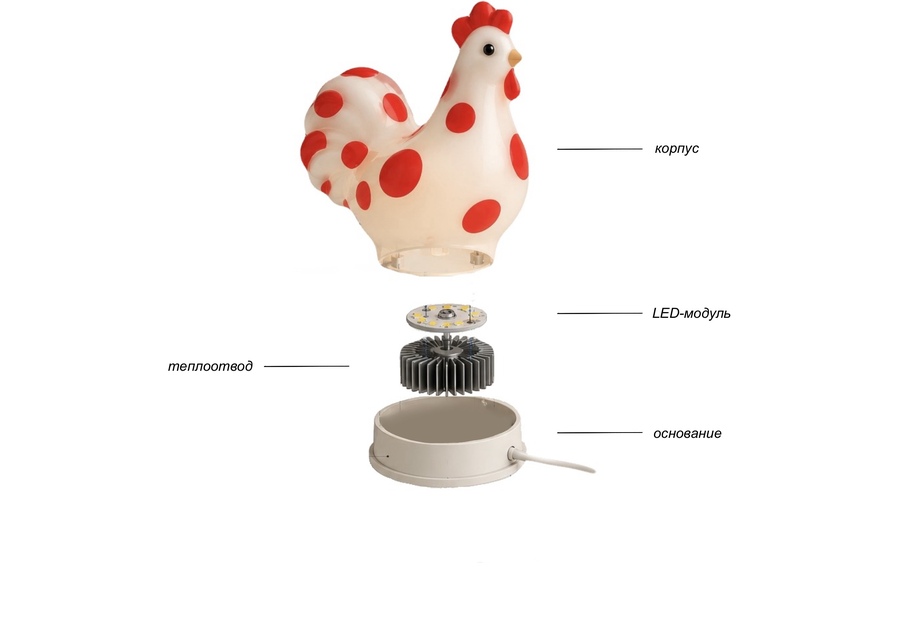

ЭСКИЗ И ВИЗУАЛИЗАЦИЯ ИДЕИ
МАТЕРИАЛЫ
Матовый полупрозрачный поликарбонат (PC), молочно-белый (корпус)

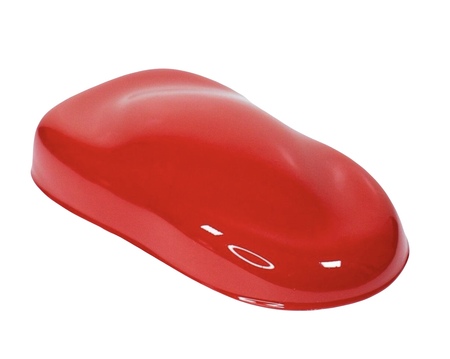

Красная глянцевая полиуретановая эмаль
Непрозрачный пластик молочного оттенка (основание)
Световой LED-модуль
Теплоотвод, держатель и кронштейны из алюминия

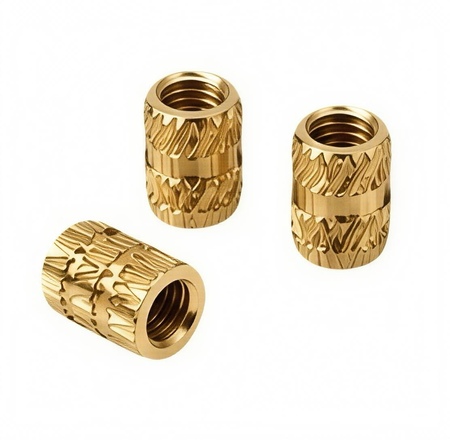

Резьбовые вставки из латуни

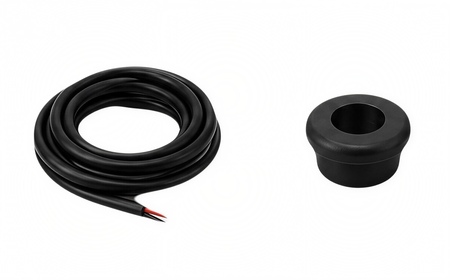

Кабель питания и резиновая втулка

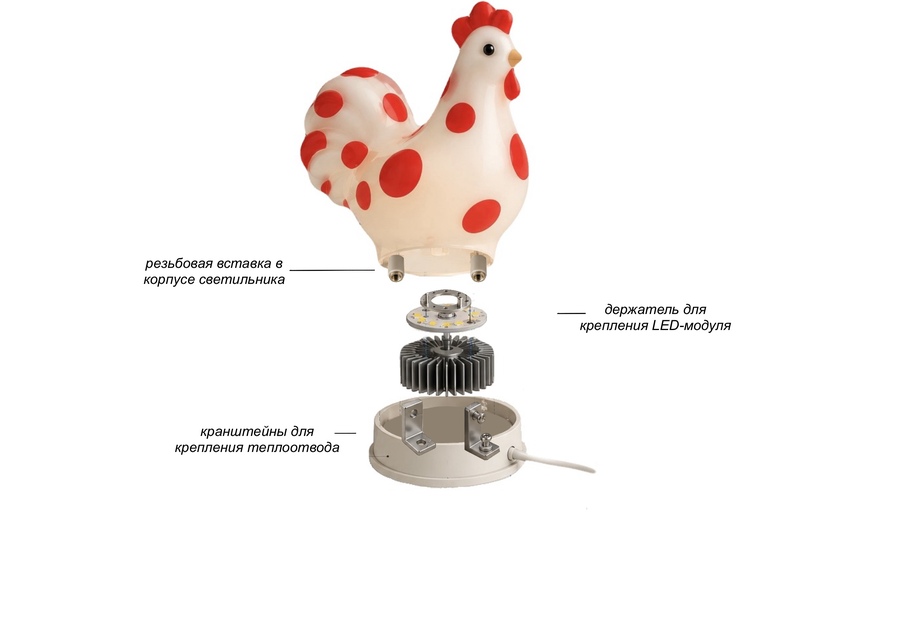

КОНСТРУКЦИЯ И СПОСОБ СБОРКИ
1. Сборка светодиодного узла
— Нанесение тонкого слоя термопасты на контактную поверхность алюминиевого радиатора.

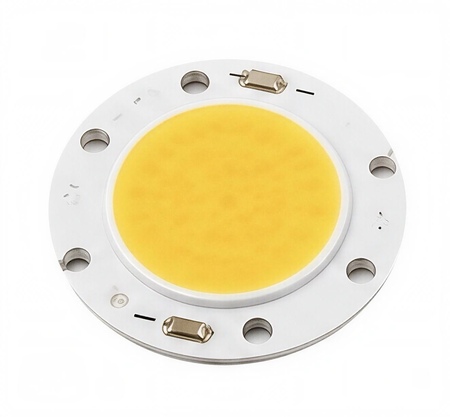

— Установка COB LED-модуля на радиатор.
— Фиксация модуля совместимым прижимным держателем и винтами М3.
— Подключение проводов к контактам LED-модуля согласно его электрической спецификации.
2. Крепление радиатора к основанию

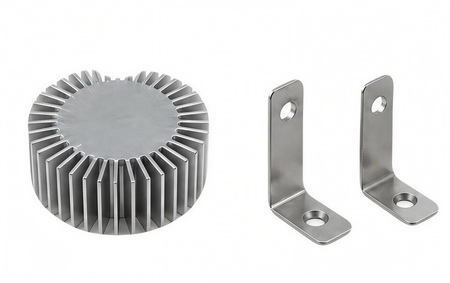

— Установка двух Г-образных кронштейнов на монтажные стойки основания.
— Фиксация кронштейнов винтами М4.
— Крепление радиатора боковыми винтами М3 в предусмотренные резьбовые отверстия радиатора.
3. Монтаж кабеля питания
— Установка защитной кабельной втулки в боковое отверстие основания.
— Проведение низковольтного кабеля через втулку.
— Фиксация кабеля внутренним зажимом для защиты от выдёргивания.
— Подключение к LED-модулю через соответствующий драйвер или внешний блок питания.
4. Финальная сборка
— Размещение основания с установленным светодиодным узлом внутри нижней части корпуса.
— Совмещение трёх отверстий основания с крепёжными бобышками корпуса.
— Фиксация основания тремя винтами М3 снизу.
ЧЕРТЕЖИ И 3Д МОДЕЛЬ
2 чертежа и 2 модели прикреплены в рабочую папку
ФУРНИТУРА И ГОТОВЫЕ КОМПЛЕКТУЮЩИЕ
В конструкции светильника используются стандартные крепёжные элементы и готовые электротехнические комплектующие: светодиодный модуль, алюминиевый теплоотвод, кабель питания с выключателем, внешний блок питания, крепёжные винты, резьбовые вставки и противоскользящая силиконовая накладка.
ВИЗУАЛИЗАЦИЯ В КОНТЕКСТЕ ИСПОЛЬЗОВАНИЯ
ОПИСАНИЕ ТЕХНОЛОГИИ ПРОИЗВОДСТВА
1. Изготовление корпуса
— Изготовление корпуса методом литья поликарбоната под давлением в пресс-форме.
— Использование молочно-белого светорассеивающего PC с матовой поверхностью.
— Удаление литников и обработка технологических кромок.
2. Изготовление основания
— Изготовление основания из непрозрачного ABS/PC методом литья под давлением.

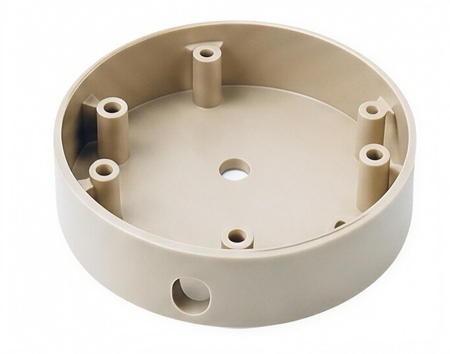

— Предусмотрение посадочных мест для крепления радиатора и корпуса.
— Использование пластика бежевого цвета, окрашенного в массе.
*технологию окрашивания читать ниже
ТЕХНОЛОГИЯ ОКРАШИВАНИЯ
1. Очистка и обезжиривание пластиковых поверхностей составом, совместимым с PC.
2. Нанесение специального адгезионного грунта для поликарбоната, если он требуется выбранной системой покрытия.
3. Маскирование участков, которые должны оставаться полупрозрачными.
4. Нанесение цветной полиуретановой эмали распылением.
5. Сушка и отверждение по инструкции производителя.
При необходимости — нанесение совместимого прозрачного глянцевого лака на декоративные элементы.
ОБЩАЯ ИДЕЯ УПАКОВКИ
упаковка вдохновлена коробкой коллекционных игрушек: коробка с пластиковым вкладышем внутри, который повторяет форму изделия и надежно его фиксирует
длина — 250 мм
глубина — 145 мм
высота — 240 мм
