СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
по ИЖД
"ТИШИНА»

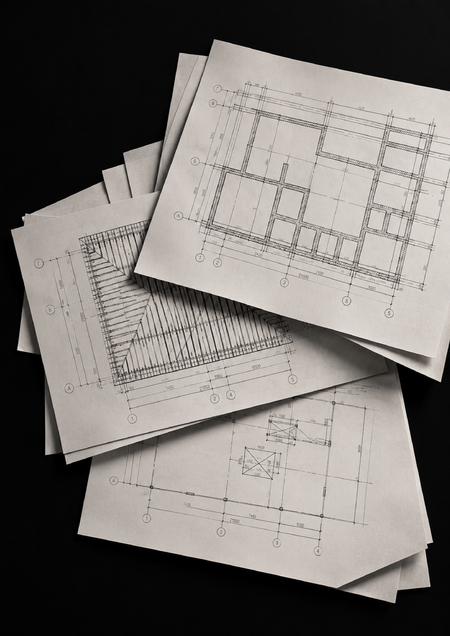

В работе представлен комплект строительных чертежей индивидуального жилого дома: планы фундаментов, перекрытий и стропильной системы, разрезы по чердаку и наружной стене, а также детальные чертежи конструктивных узлов, включая соединение стропил, установку оконной перемычки, сопряжение лестничного марша и примыкание перегородок.

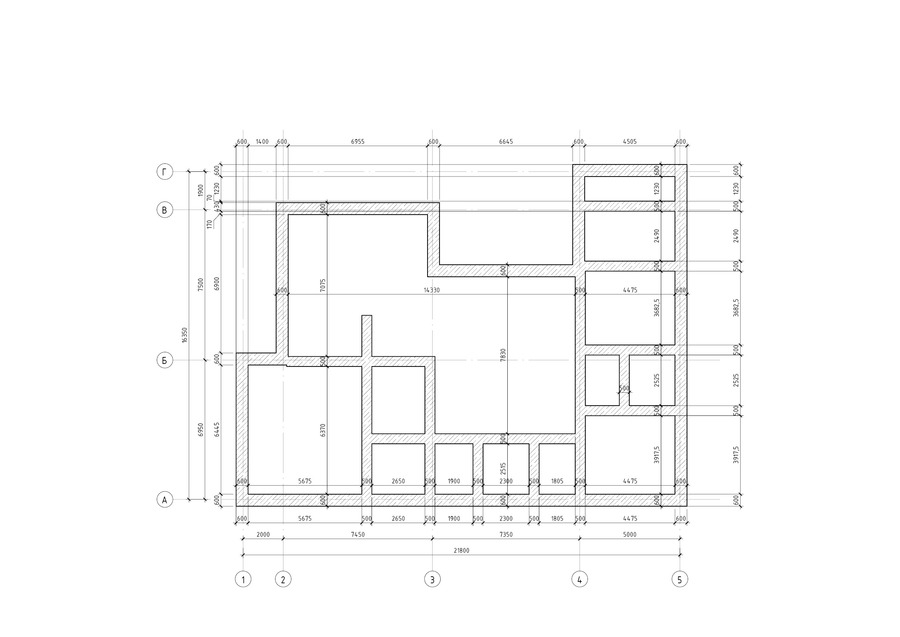

План фундаментов М 1:100

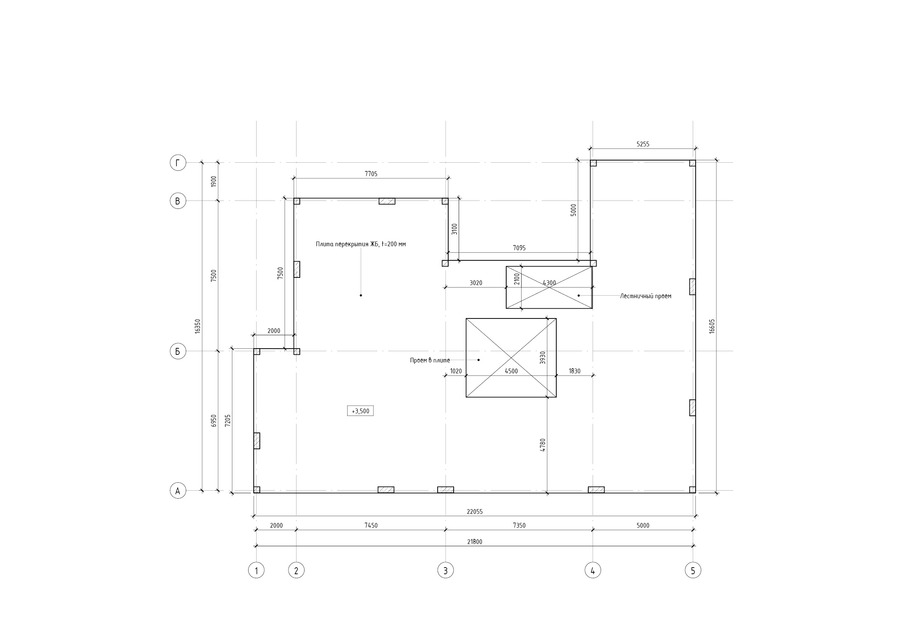

План перекрытий М 1:100
План стропильной системы покрытия М 1:100
Разрез по чердаку М 1:100
Узел «Конек-стропила» М 1:20
Разрез по наружной стене М 1:20
Узел установки оконной перемычки М 1:20
Узел сопряжения лестничного марша М 1:20
Примыкание каркасной перегородки на стальном профиле с однослойной облицовкой к потолку
Примыкание каркасной перегородки на стальном профиле с однослойной облицовкой к полу со сборной стяжкой
