SREDA — портативная система мониторинга воздуха для небольших производств, мастерских и технических помещений
Базовый прибор постоянно измеряет пыль, температуру и влажность, а газовый состав задаётся сменной откалиброванной кассетой, подобранной под процессы конкретного предприятия.

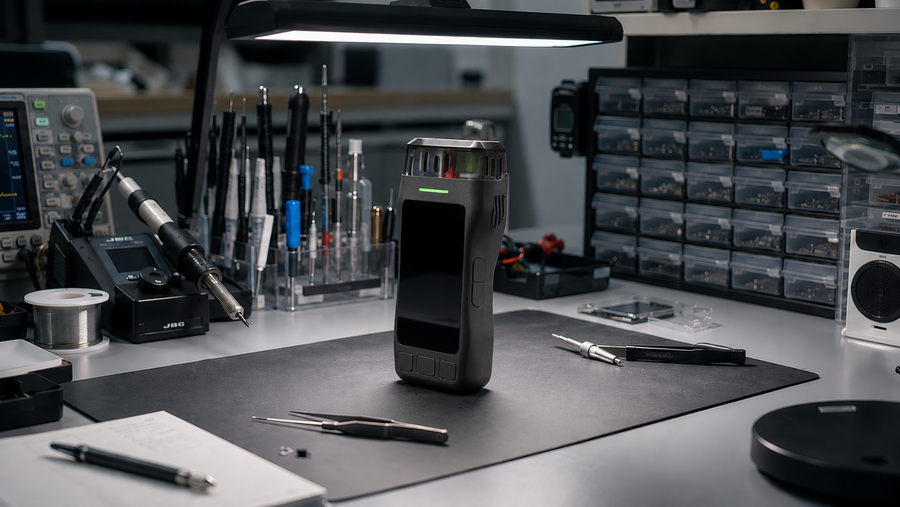

Визуализация в ИИ
Проблема
Проблему я увидел не из кабинетного анализа рынка, а из собственной работы с анализаторами качества воздуха. Выбор здесь фактически сводится к двум крайностям: профессиональные многопараметрические приборы за миллионы рублей, требующие настройки и специалиста по промышленной гигиене, — и дешёвые бытовые датчики с составом измерений, жёстко заданным производителем.
Продукта посередине, где пользователь сам определяет перечень контролируемых параметров, я не нашёл.
А нужен именно он. Состав загрязнений на небольшом производстве определяется не отраслью, а конкретной операцией: шлифование даёт пыль, сварка — аэрозоль и газообразные продукты, окраска — летучие соединения, в котельной и автосервисе набор снова другой. Универсального перечня параметров здесь не существует, а у мастерской на пятнадцать человек нет ни лаборатории, ни отдельного специалиста по газовому анализу.
Задача
Пользователь — не метролог: он ответственный за охрану труда, владелец мастерской, начальник участка. Он обходит рабочие зоны, снимает показания, сравнивает участки и результат проветривания, ведёт историю измерений.
Решение — разделить прибор на постоянную и переменную части.
Процесс
Я начал с компонентной базы, а не с формы. Сенсоры, дисплей, плату и питание отбирал одновременно по технической пригодности и по общей себестоимости в коридоре 30 — 40 тысяч рублей.

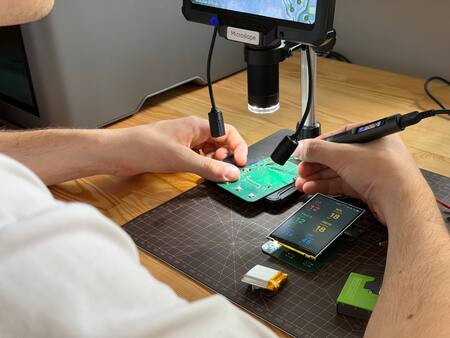

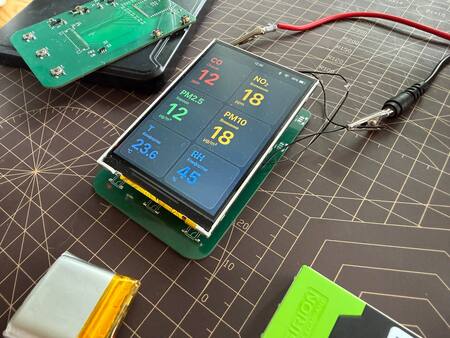

Параллельно была изготовлена и испытана материнская плата: дисплей запустился и вывел интерфейс.
Интерфейс с физическими кнопками был выбран сознательно. Работа предполагается в перчатках, в пыли и при неровном освещении.
Реализация

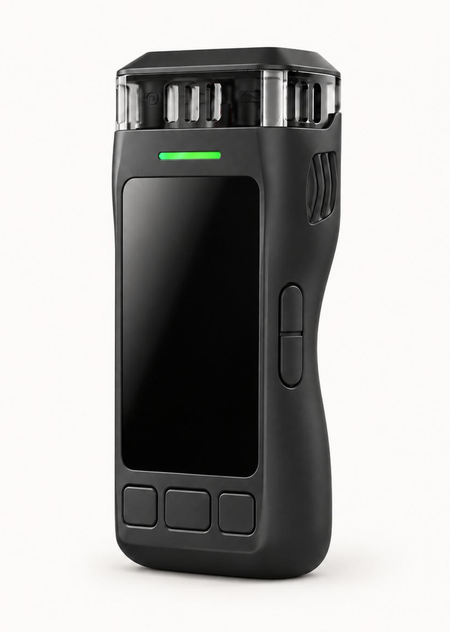

Визуализация в ИИ

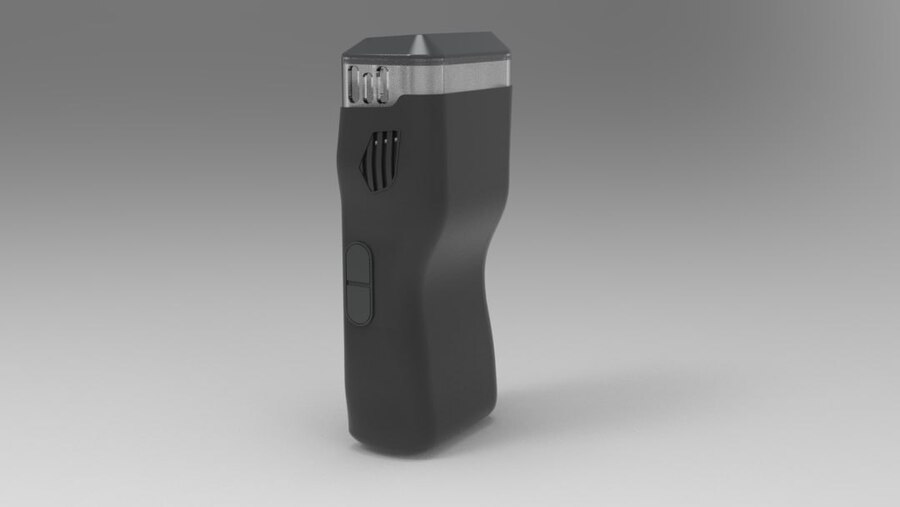

Вертикальный корпус выбран не случайно: он разводит по высоте зоны с разными требованиями — кассету, тракт измерения частиц, датчик температуры и влажности, электронику и хват, — оставляя прибор удерживаемым одной рукой. Пальцы при хвате не перекрывают воздуховод.

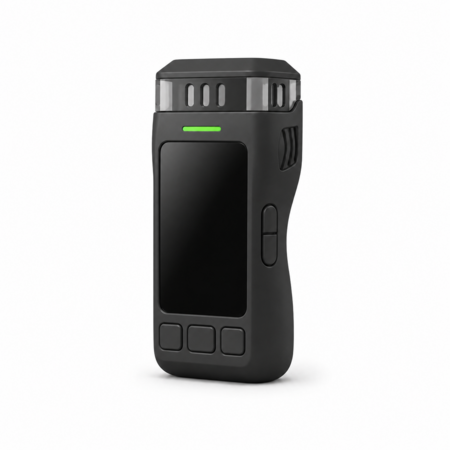

Визуализация в ИИ

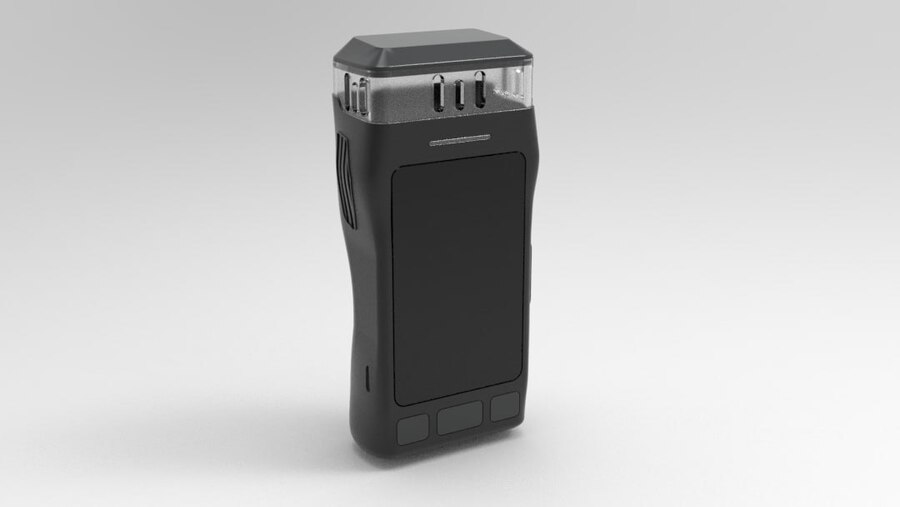

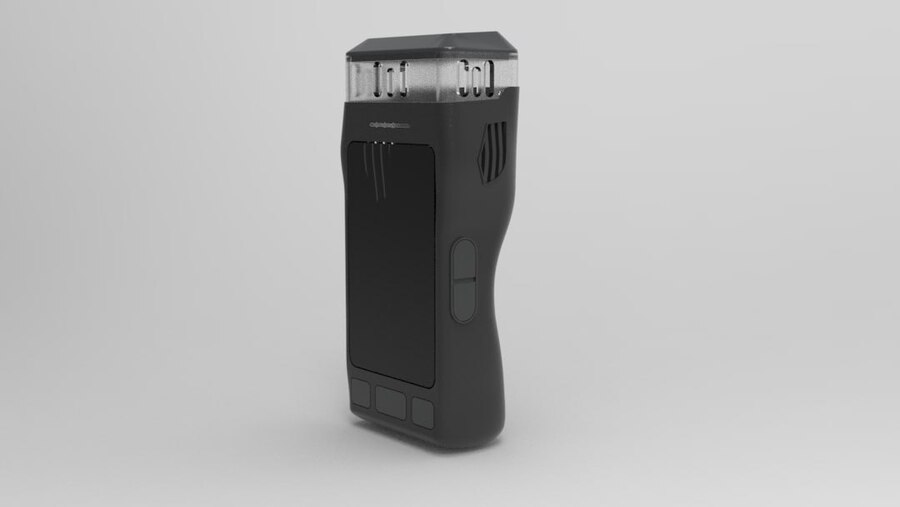

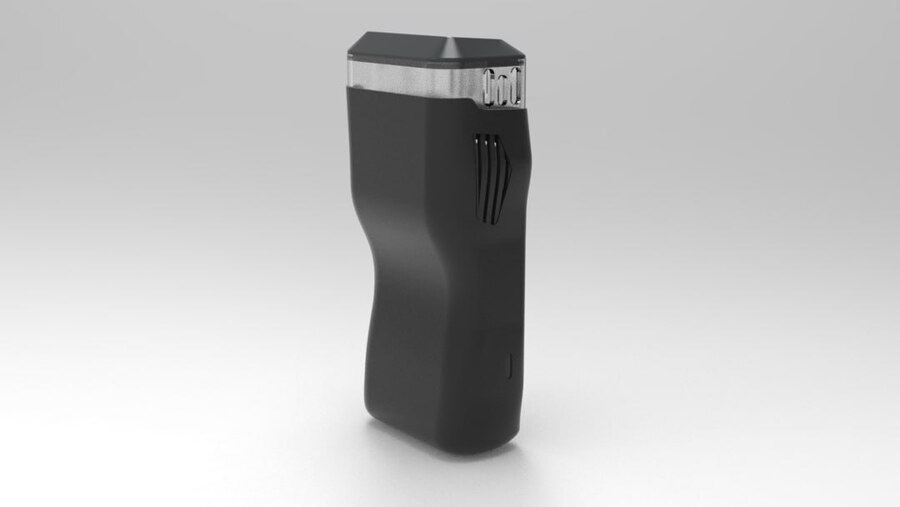

Визуализация в SolidWorks

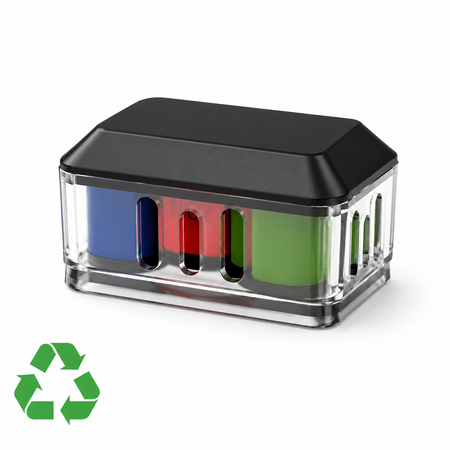

Сменная кассета устанавливается в верхнюю часть. Она поставляется собранной и откалиброванной. Внутри находится универсальная плата на три газовых канала. зависимости от заказа на неё ставятся одна, две или три электрохимические ячейки в одном картридже.
При установке прибор распознаёт кассету и перестраивает интерфейс под её фактический состав.
После калибровки кассета становится отдельной идентифицируемой единицей. В её памяти предполагается хранить серийный номер, типы газов и диапазоны, калибровочные коэффициенты, температурную компенсацию, даты калибровки и обслуживания, наработку.
