В рамках работы над «Проектом принятия Петровского Дока» я узнала о существовании такого элемента судопроизводства и судоремонта, как кильблок. Его лаконичная форма вдохновила меня на создание пресс-папье «КИЛЬБЛОК», который выступает сувениром для посетителей Кронштадта и Петровского Дока в частности.
визуализация в масштабе
Материал // серый чугун СЧ20 ГОСТ 1412-85.
Конструкция // цельнолитая. Наружные фаски выполняются по модели; во внутренних сопряжениях предусматриваются скругления, необходимые для качественного литья.
Обработка поверхности // декоративное химическое патинировние (рыжая ржавая патина) + защитная отделка в виде прозрачного матового покрытия

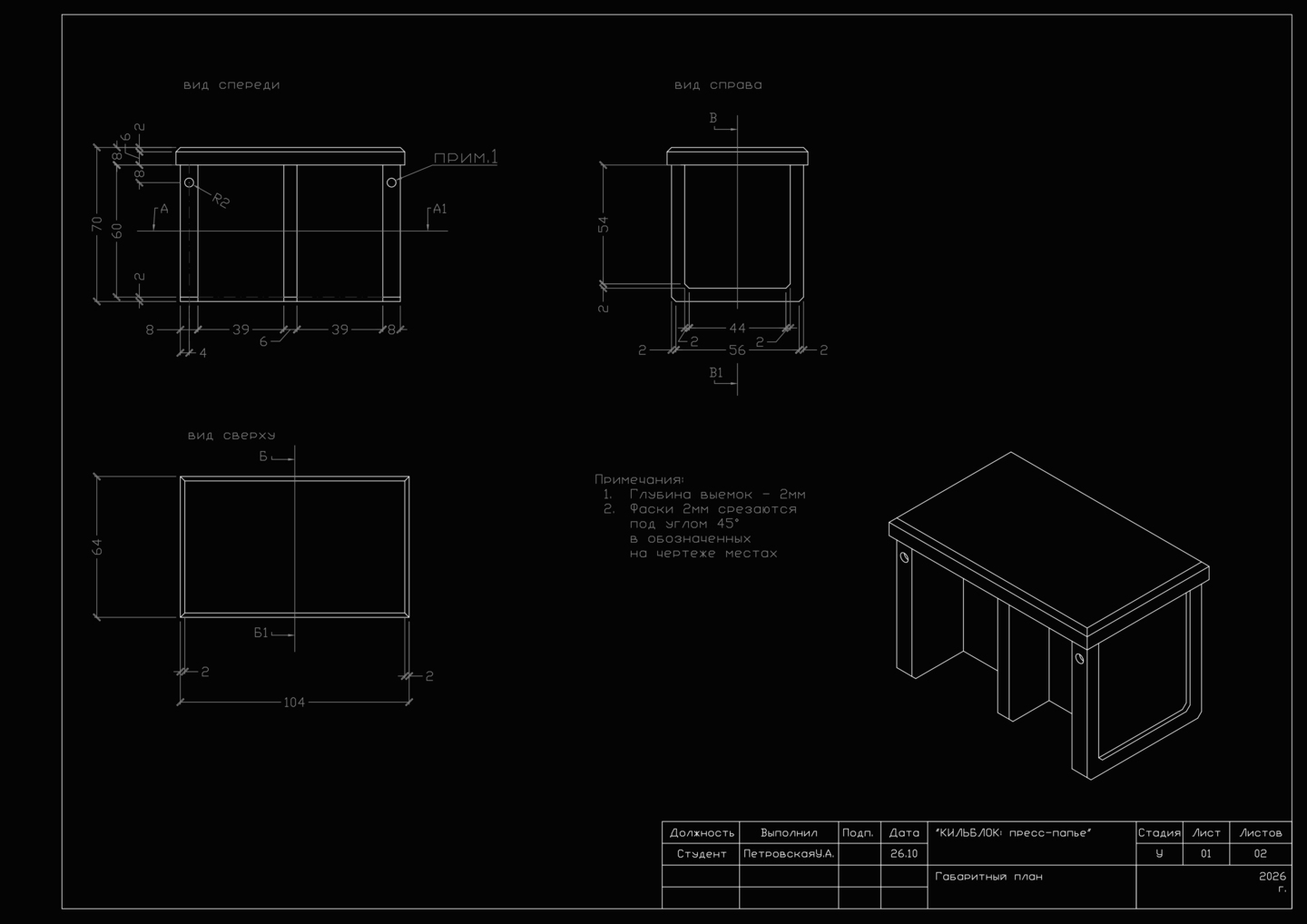

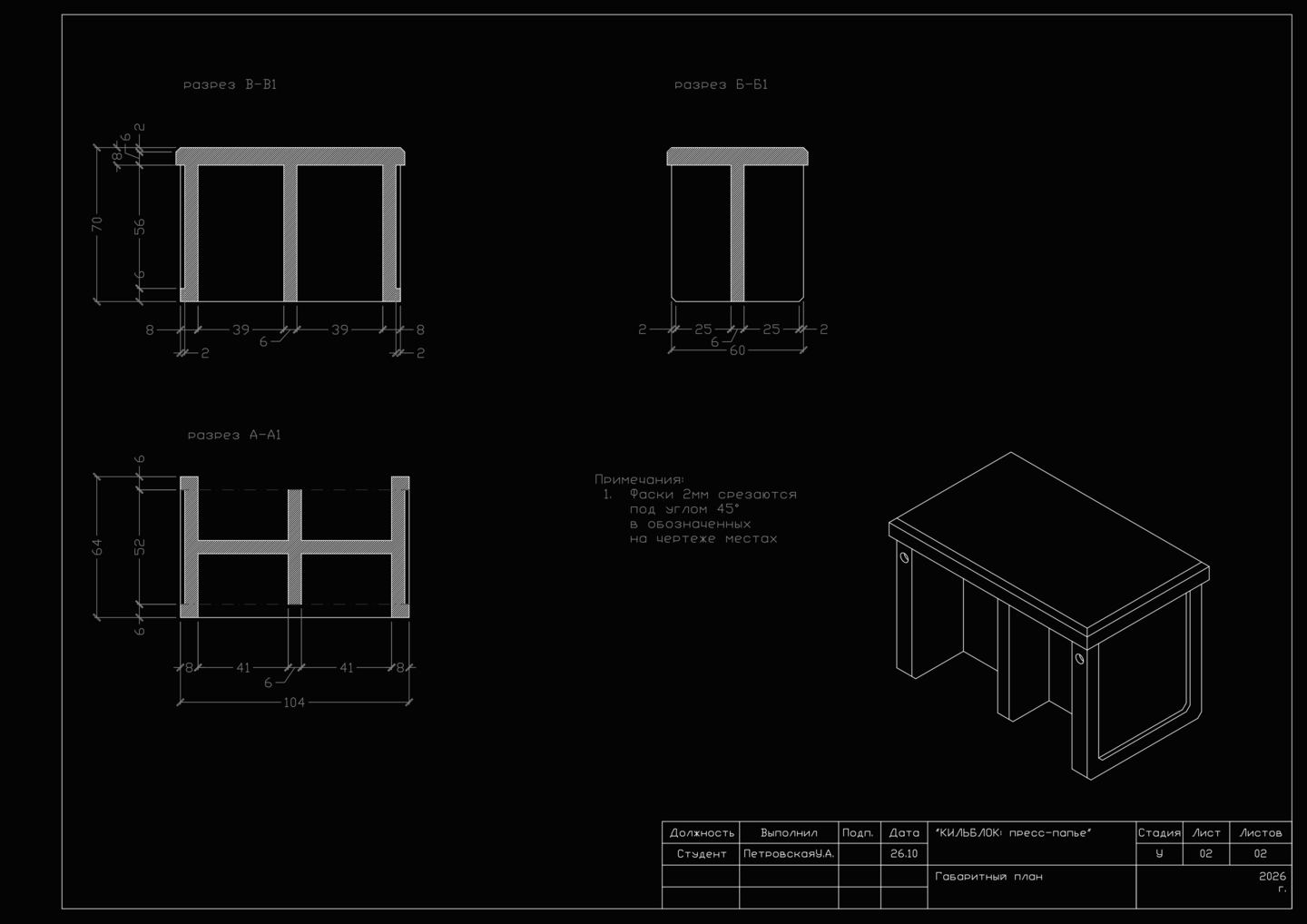

Габариты (в мм) // 100× 60× 70 (подробнее см. в габаритных планах)
План производства:
1 // По 3D-модели изготовить оснастку и песчаную форму
2 // Отлить цельную деталь из чугуна СЧ20
3 // После охлаждения удалить литники (вспомогательные элементы), зачистить поверхность и обработать опоры
4 // Выполнить патинирование, высушить и покрыть матовым защитным лаком
визуализация в масштабе
close-up
визуализация в масштабе
Транспортировка — в индивидуальной картонной коробке с амортизирующим бумажным наполнителем. Крафт-стружка размещается под изделием и вокруг него для ограничения перемещений и защиты от механических повреждений.
визуализация в упаковке
Состав комплекта производственных файлов:
1. 3D модель в форматах skp, obj, dwg, mtl, skb
2. Габаритные чертежи в формате pdf + оригинальный рабочий файл dwg
3. Визуализации в разных ракурсах в форматах jpeg
